1.기초찬넬 레일만들기

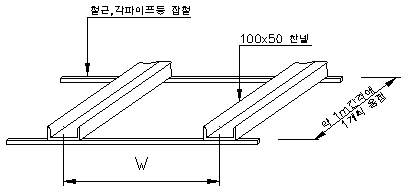

그림 1과 같이 100x50찬넬 밑에 약 0.9m의 철물을 약 1m정도 간격으로 깔아놓고 찬넬중심간격(W)을 '표 1'과 같이 벌려 용접함.

주의:레일 설치시 이미 양쪽에 집이 지어져 있을 경우 레일을 2등분 하여야 집속까지 레일을 설치할수 있음

그림 1

대문높이

W

1000

500

1200

500

1300

500

1400

500

1500

500

1600

600




2.기초레일 설치하기

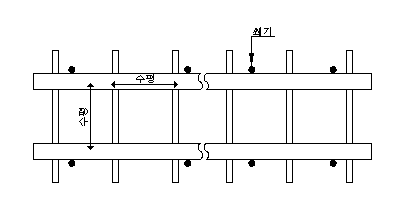

만들어진 기초레일을 '그림2'와같이 양방향 수평을 보아 대문바닥 마감선과 같게 설치하고 쐐기를 박아 용접고정시켜 콘크리트 타설시 움직이지 않게 설치함

참고:현장상황에 따라 약간의 일정한 경사는 줄수 있음

표1

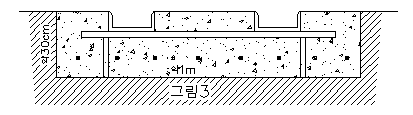

3.'그림3'과 같이 고정된 기초레일에 콘크리트를 타설하고 밀개로 편편하게 밀어 기초레일 윗 부분만 표면에 나오도록 작업하고 2~3일 굳힘

주의:콘크리트 타설시 레일 중앙에서 부어 양쪽으로 흐르도록하여야 기초레일의 변형이 적음

그림 2

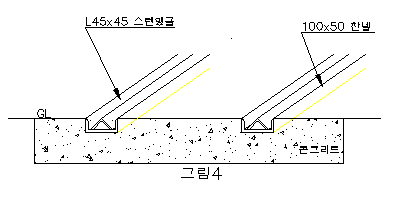

4.콘크리트 굳히기가 끝나면
기초레일위에 청소를 깨끗이
하고주문한 대문의 바퀴폭에
맞추어 L45x45x3.0t를'그림4'
와 같이 용접함

그림 3








5.양쪽 열림문일 때 용접된 앵글레일 위에 주문한 대문의 마주치는 위치에 스톱( ∧ )을 용접하여 레일을 완성함

참고:스톱( ∧ ) 은 Ø10 환봉을 90°굽혀 사용

그림 4



※레일 홈속에 쓰레기가 많이 쌓이고 물이 고이며 겨울에는 물이나 눈이 얼어붙어 대문작동이 곤란합니다.
